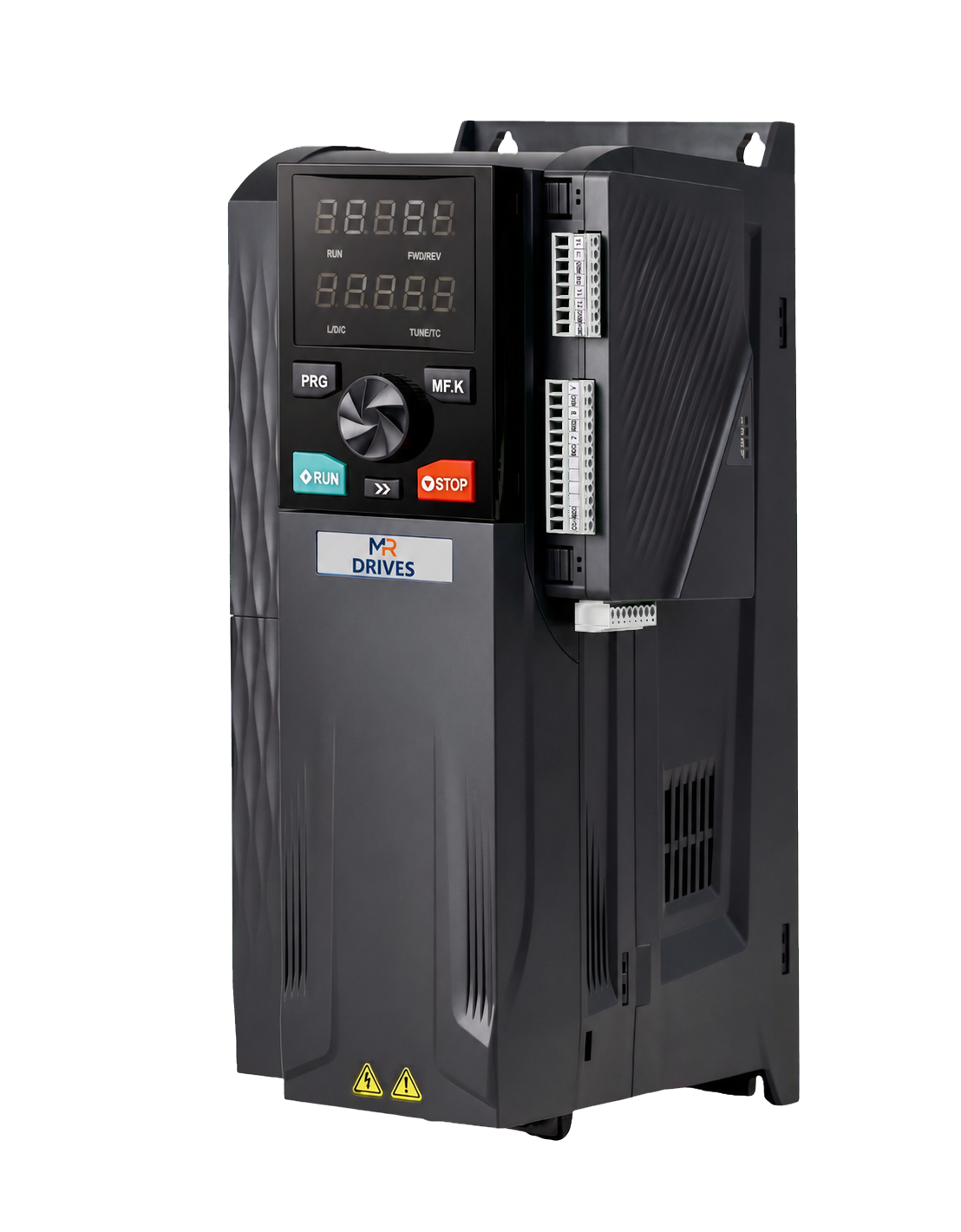

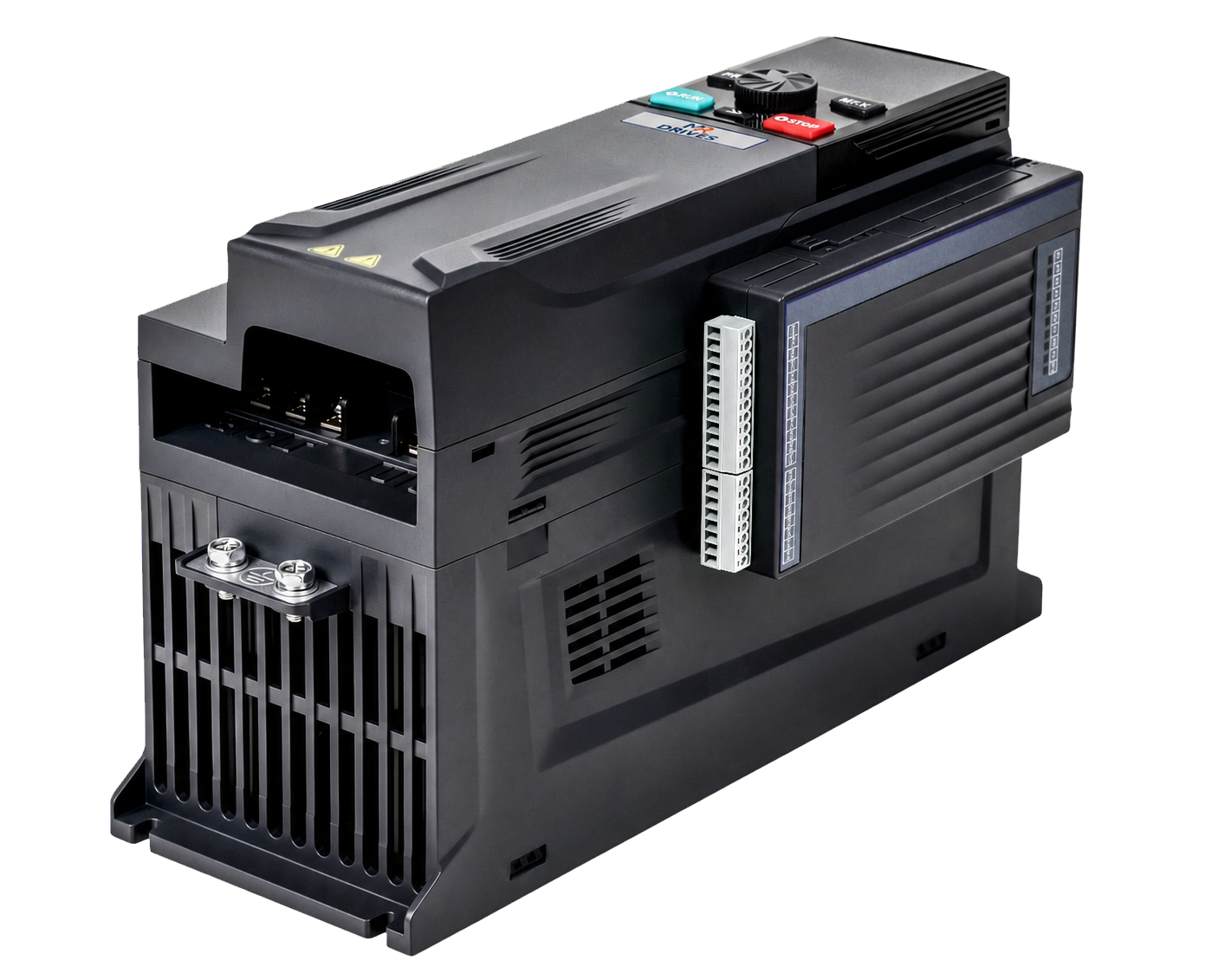

Inversor lavável IP65 para ambientes severos, com STO, comunicação industrial e interfaces completas.
★★★★★4,86 opiniõesO MRD700/IP65 combina gabinete protegido, painel LED com dupla exibição, LCD multilíngue, arquitetura modular e ampla compatibilidade de comunicação para bombas fotovoltaicas, motores síncronos e assíncronos, elevadores, guindastes e máquinas industriais.

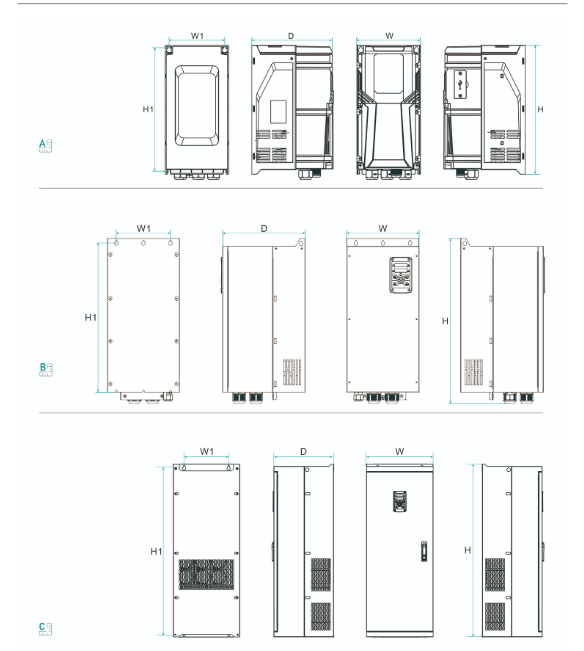

Modelo e tamanho

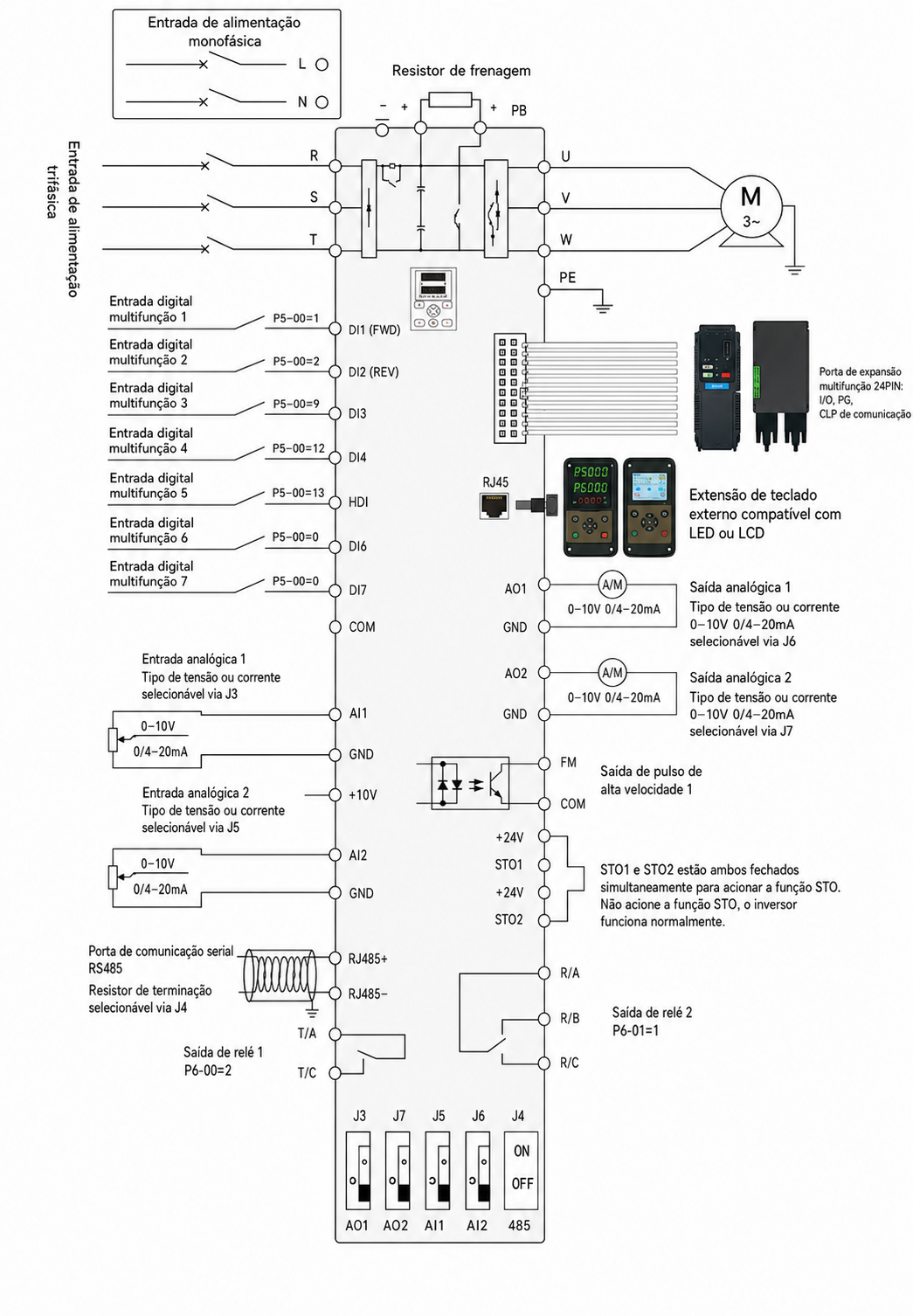

Diagrama elétrico
Vídeo do produto
Esse video mostra a proposta do modelo IP65: proteção para instalações sujeitas a poeira, umidade e rotinas de limpeza.
O inversor MRD700/IP65 é uma solução inovadora, fruto de mais de dez anos de experiência em pesquisa e desenvolvimento. Sua configuração padrão inclui painel LED com dupla exibição de parâmetros e painel LCD com suporte a vários idiomas.
O design permite troca rápida de parâmetros entre softwares dedicados para bombas d'água fotovoltaicas, motores síncronos, motores assíncronos, elevadores e guindastes.
Em hardware, o MRD700/IP65 foi projetado com 7 terminais multifuncionais, 2 conjuntos de entrada AI, 2 saídas de relé e saída AO, além da função de segurança STO.

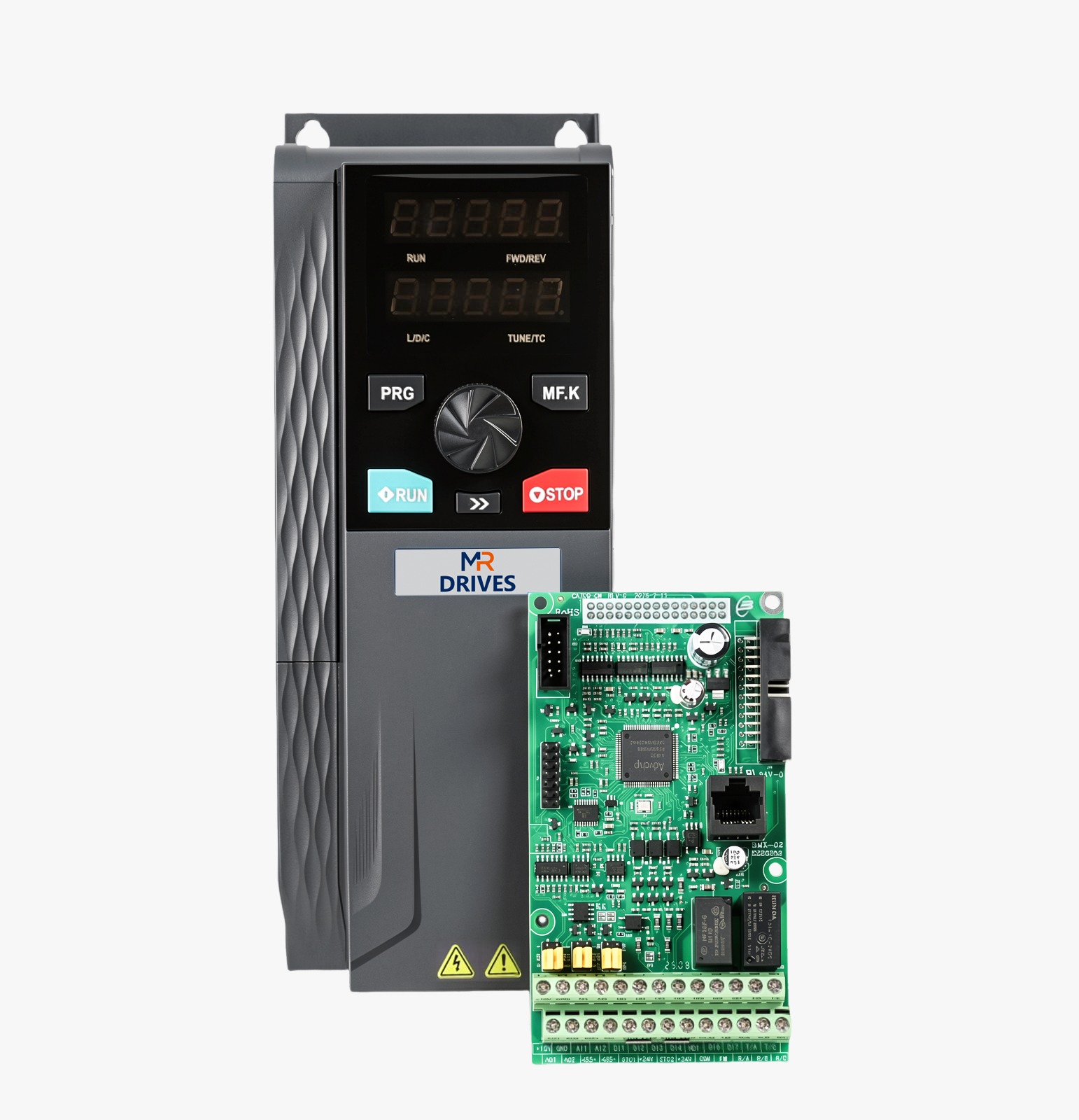

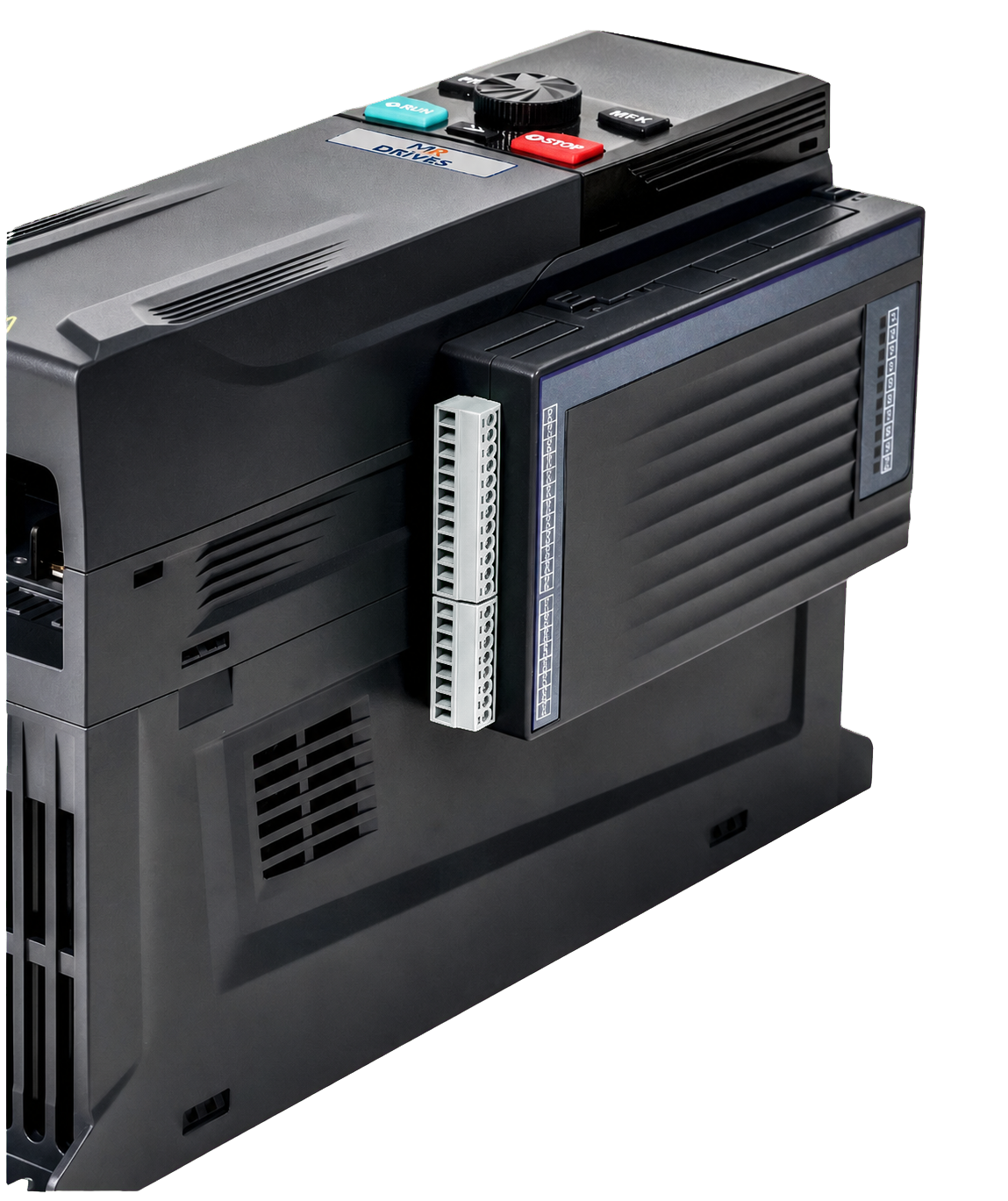

A estrutura modulariza placa de controle e placa de alimentação, facilitando manutenção e substituicao de acessórios.
Em comunicação e expansão, suporta placas convencionais como PROFIBUS, PROFINET, CANopen, EtherCAT, MODBUS TCP e placas PG, permitindo integração com sistemas de automação industrial.
Características do produto
Alto desempenho a prova d'água e poeira para ambientes adversos.
ABS retardante de chamas e pintura metalica resistente a corrosão.
Entrada analógica para sensor de temperatura PT100 e PT1000.
Capacitor embutido de alta qualidade de 105C a 10000H para maior vida útil.
Resfriamento a ar mais eficiente e conveniente para limpeza e manutenção.
Saída de 0,1s com proteção de curva de corrente de 200%.
Funções PID e PLC para sistemas de controle inteligentes.
Proteção contra perda de fase, tensão, corrente, motor e acionamento.
Controle de motor potente compatível com SVC e controle V/F.
Milhares de grupos de configurações de parâmetros.
Faixa de -15% a +20%, adequada para diversas ocasiões.
Detalhes técnicos
| Tensão de entrada | 380V-480V trifásico |
|---|---|
| Tensão de saída | 0~480V trifásico |
| Frequência de saída | 0~1200Hz V/F 0~600Hz FVC |
| Tecnologia de controle | V/F, FVC, SVC, Controle de Torque |
| Capacidade de sobrecarga | 150% da corrente nominal por 60s 180% da corrente nominal por 10s 250% da corrente nominal por 1s |
| PLC simples | Controle de velocidade de até 16 niveis. |
| Entradas digitais | 5 entradas digitais compatíveis com NPN e PNP. |
| Entradas analógicas | 2 entradas analógicas: AI1 -10V~10V; AI2 -10V~10V, 0~20mA e sensor PT100/PT1000. |
| Saídas | 1 saída analógica 0~20mA ou 0~10V, 1 FM, 1 relé e 1 DO. |
| Comunicação | MODBUS RS485, Profinet, Profibus, CANopen, EtherCAT, PG |

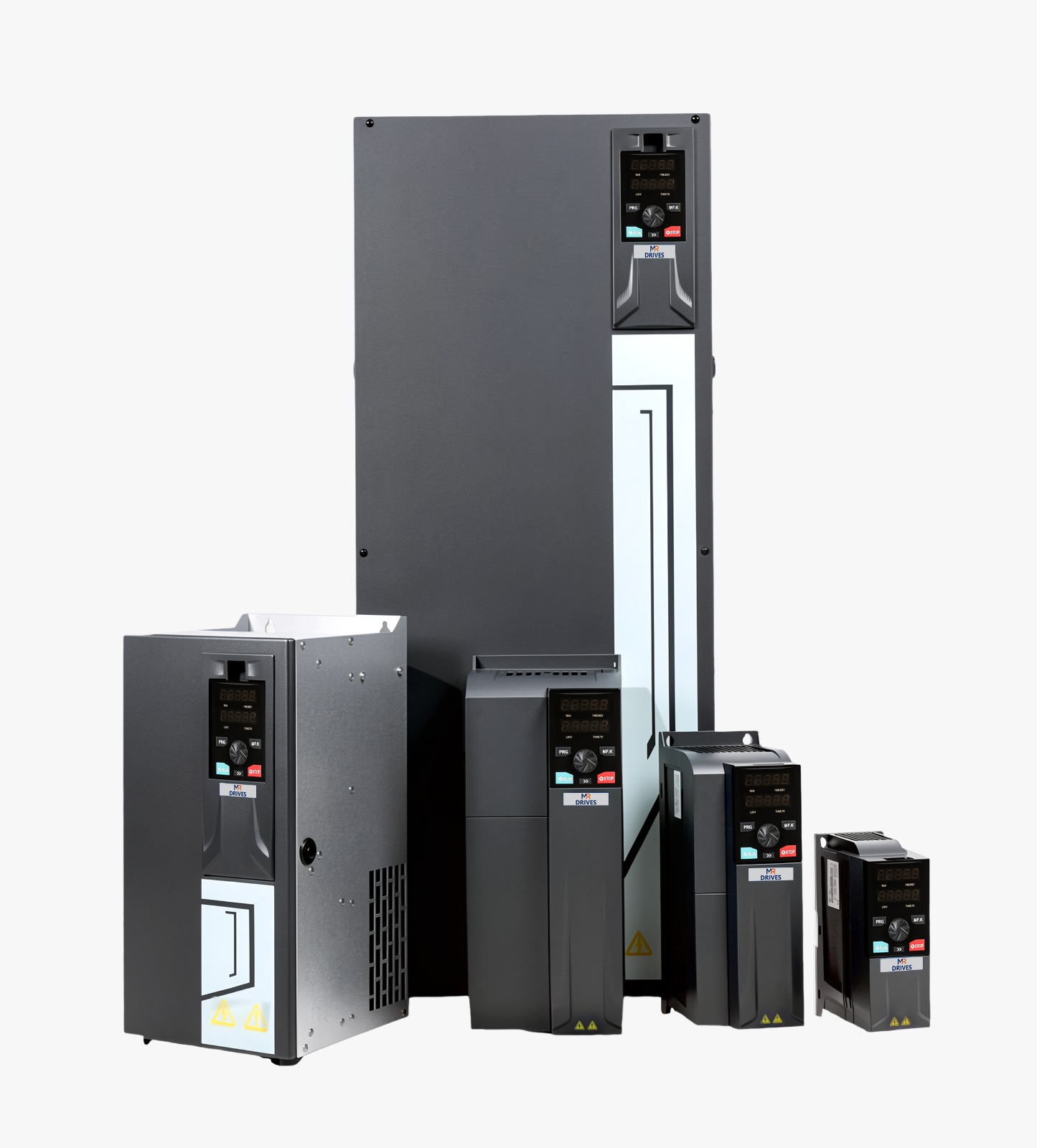

Tabela de modelos
| Modelo | kW | W1 | H1 | W | H | D | d |
|---|---|---|---|---|---|---|---|
| 2S - Entrada monofásica 220V. Faixa: -15%~20%. | |||||||
| MRD700/IP65-2S-0.4GB | 0.4 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-2S-0.75GB | 0.75 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-2S-1.5GB | 1.5 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-2S-2.2GB | 2.2 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-2S-4.0GB | 4.0 | 128 | 289 | 146 | 300 | 166 | 6 |
| MRD700/IP65-2S-5.5GB | 5.5 | 149 | 330 | 170 | 345 | 215 | 6 |
| MRD700/IP65-2S-7.5GB | 7.5 | 149 | 330 | 170 | 345 | 215 | 6 |
| 2T - Entrada trifásica 220V. Faixa: -15%~20%. | |||||||
| MRD700/IP65-2T-0.4GB | 0.4 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-2T-7.5GB | 7.5 | 149 | 330 | 170 | 345 | 215 | 6 |
| MRD700/IP65-2T-22G(B) | 22 | 210 | 587 | 280 | 600 | 320 | 7 |
| MRD700/IP65-2T-75G | 75 | 250 | 1085 | 390 | 1105 | 375 | 12 |
| 4T - Entrada trifásica 380V. Faixa: -15%~20%. | |||||||
| MRD700/IP65-4T-0.7GB | 0.7 | 93 | 263 | 110 | 272 | 150 | 5 |
| MRD700/IP65-4T-7.5GB | 7.5 | 149 | 330 | 170 | 345 | 215 | 6 |
| MRD700/IP65-4T-75G(B) | 75 | 250 | 1085 | 390 | 1105 | 375 | 12 |
| MRD700/IP65-4T-400G | 400 | 590 | 1380 | 685 | 1400 | 430 | 12 |
